NE斗式提升機

NE斗式提升機產品概述

NE斗式提升機是應用廣泛的一種垂直提升設備，它被用來提升各種散狀物料，如：礦石、煤、水泥、水泥熟料等。NE斗式提升機是學習和借鑒國外技術研制的新產品，主要技術參數符合機械部標準（JB3926-85)。

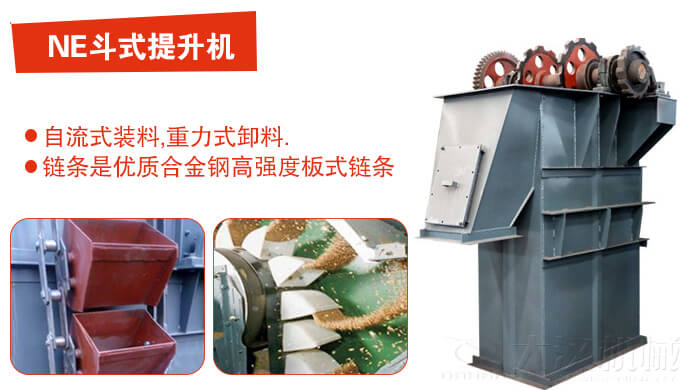

采用自流式裝料,重力式卸料.鏈條是優質合金鋼高強度板式鏈條,耐磨而可靠。驅動部分采用硬齒面減速器。

NE斗式提升機主要部件特點

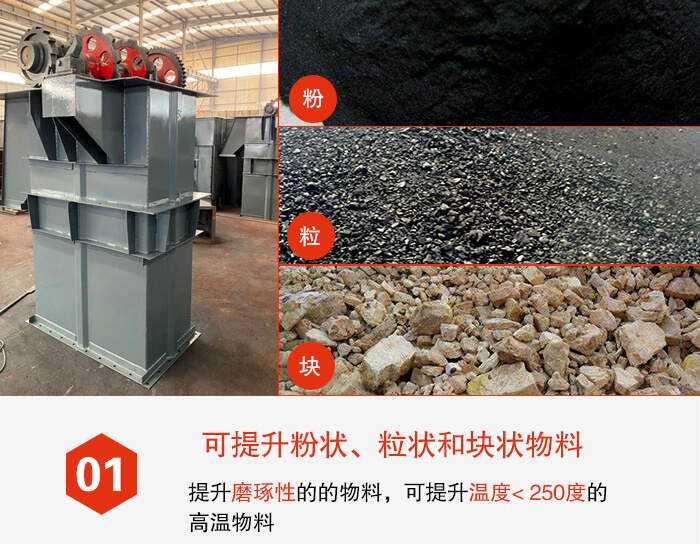

1.提升范圍廣。這類提升機對物料的種類、特性及塊度的要求少；可提升粉狀、粒狀和塊狀物料；可提升磨琢性的的物料；可提升溫度< 250度的高溫物料。

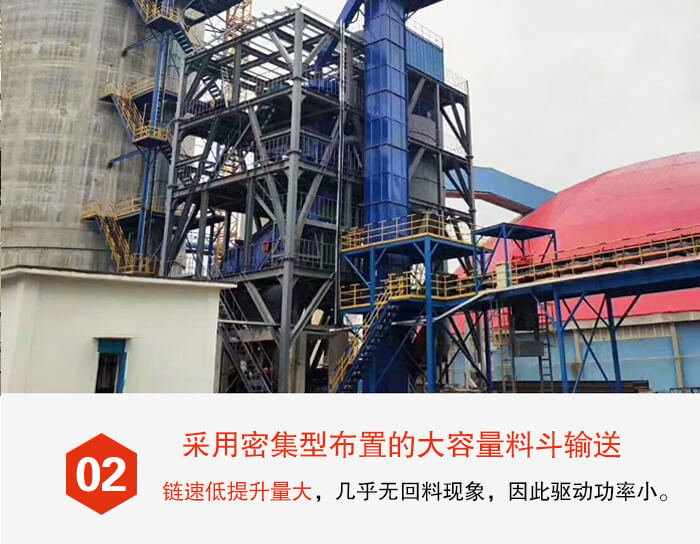

2.能耗低。這類提升機采用流入式喂料，重力誘導式卸料，且采用密集型布置的大容量料斗輸送，鏈速低提升量大，幾乎無回料現象，因此驅動功率小，理論計算軸功率是環鏈式提升機的25%-45%。

NE斗式提升機主要結構

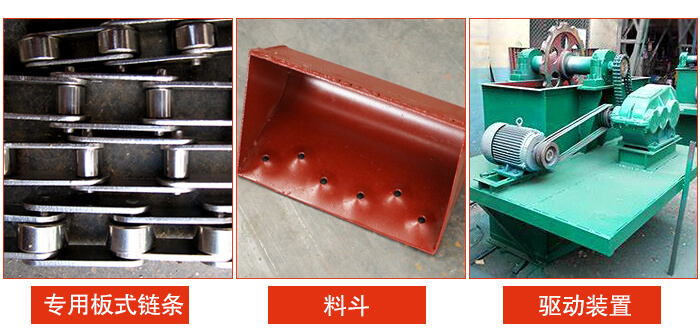

NE斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

運行部件---由料斗和專用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。

驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定).驅動平臺上裝有檢修架和欄桿。驅動制裝置分左和右裝兩種。

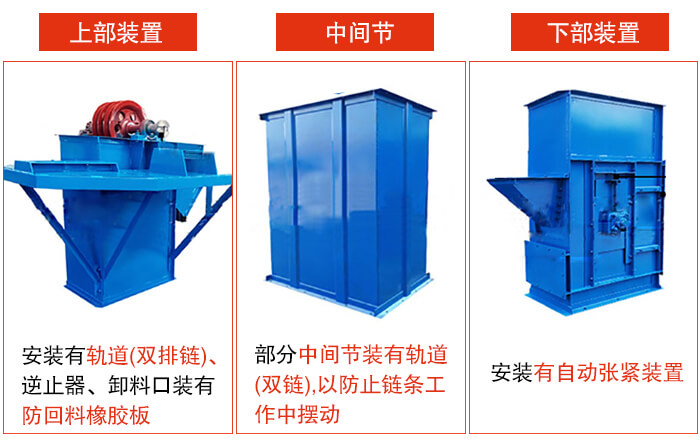

上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。

中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。

下部裝置---安裝有自動張緊裝置。

NE斗式提升機適用范圍

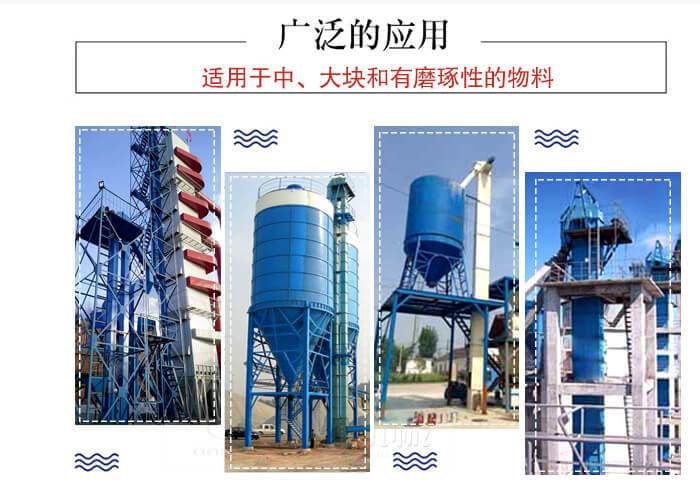

該機適用于一些粉狀的摩擦小的物料，也能夠輸送一些塊狀的摩擦大的物料以及中、大塊和有磨琢性的物料（如石灰石、水泥熟料、石膏、塊煤）的垂直輸送,物料溫度在250℃以下。

NE斗式提升機工作原理

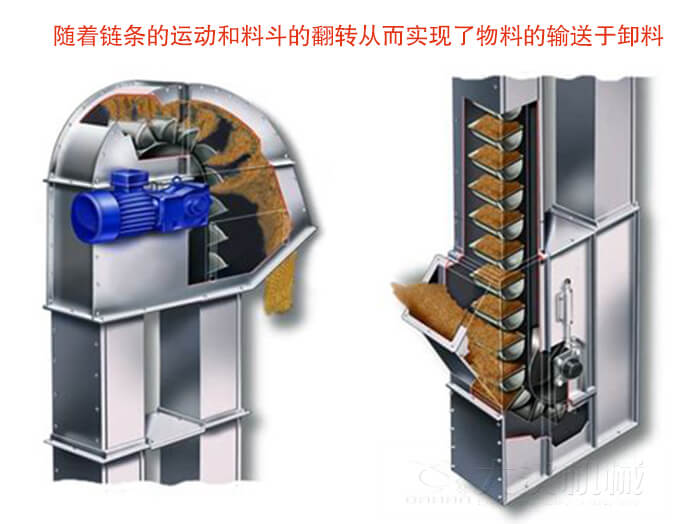

斗式提升機主要是將料斗安裝在鏈條上，然后隨著齒輪的滾動帶動鏈條的運動從而帶動了料斗進行旋轉移動，利用這樣的運動軌跡料斗剛好能夠完成，進料口物料的流入，從而實現料斗的入料，隨著鏈條的運動和料斗的翻轉從而實現了物料的輸送于卸料。

NE斗式提升機型號與參數

NE斗式提升機共有8種型號:NE100、NE200、NE300、NE400、NE500、NE600、NE700、NE800。

型號	大提升量m3/h	料斗容積m3/m	運行速度 m/min	物料大塊度
				占百分比％
				10	25	50	75	100
NSE100	170	0.073	66	35	30	20	15	10
NSE200	220	0.097	66	35	30	20	15	10
NSE300	300	0.121	66	35	30	20	15	10
NSE400	400	0.157	66	50	40	30	25	20
NSE500	500	0.210	66	50	40	30	25	20
NSE600	600	0.240	66	50	40	30	25	20
NSE700	700	0.280	66	65	60	40	35	30
NSE800	800	0.320	66	65	60	40	35	30

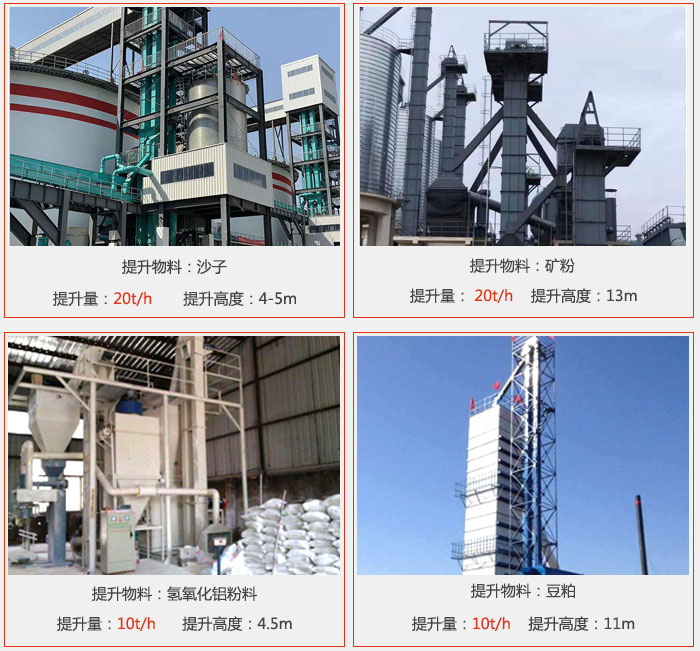

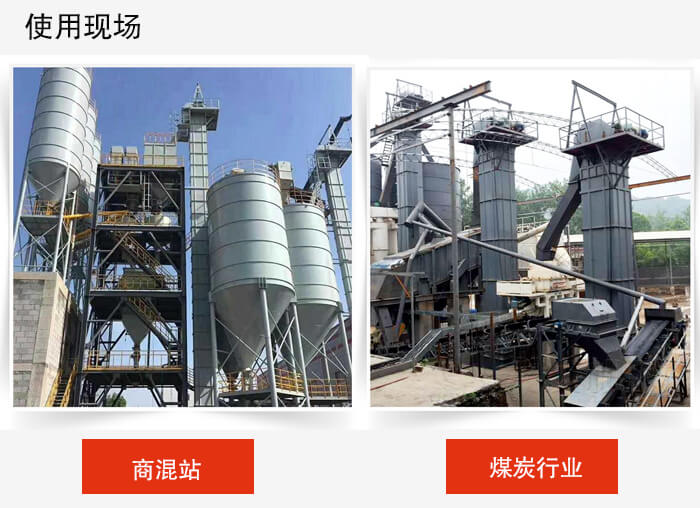

NE斗式提升機現場案例
